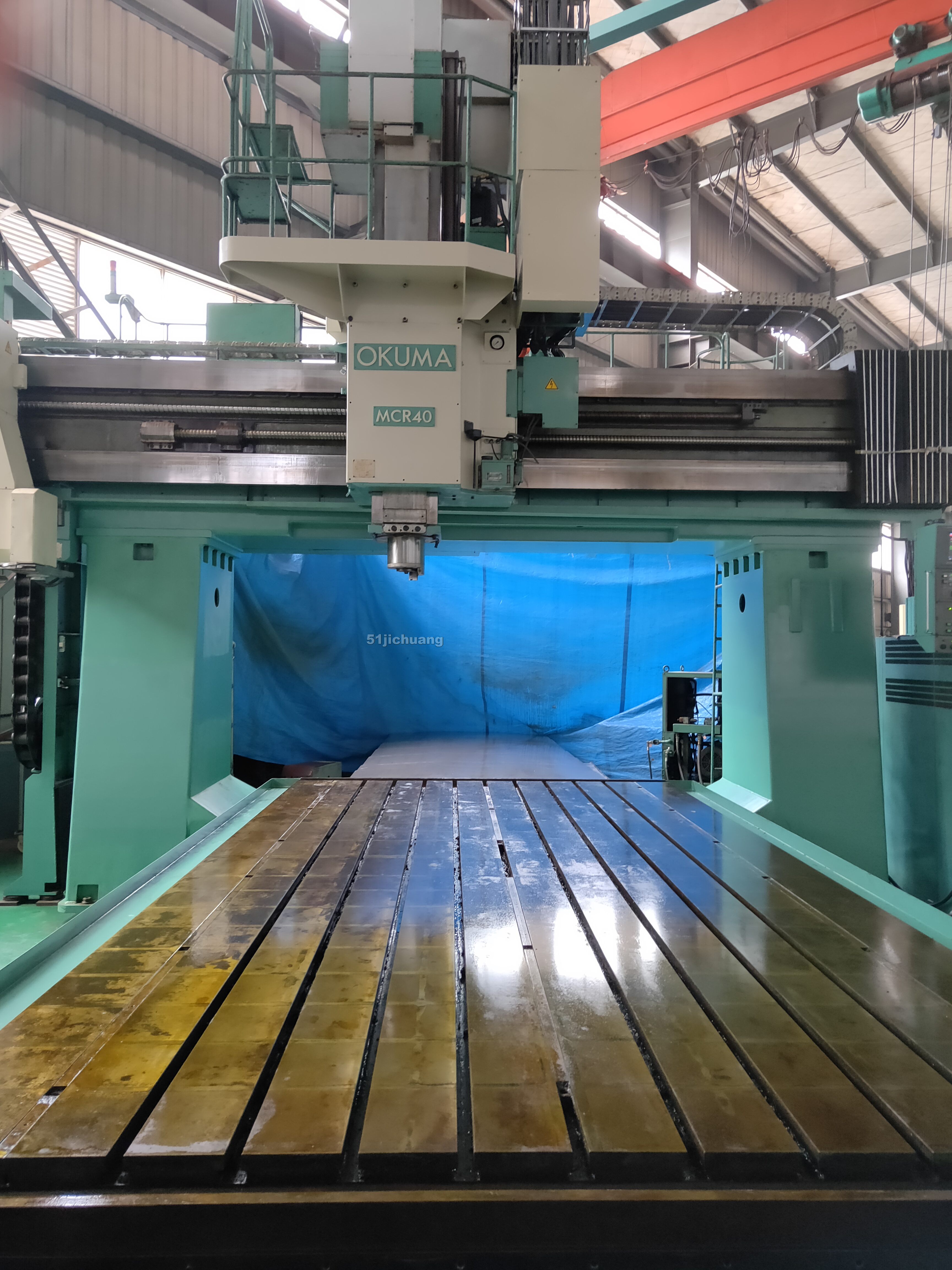

龙门加工中心 铣床

加工能力

X轴最大行程 4,200～12,200mm

Y轴最大行程 3,200～4,200mm

Z轴最大行程 1050mm

W轴最大行程 1,000、1,200mm

有效门宽 2,650～3,650mm

工作台表面至主轴端最大距离 1,650～1,850mm

最大刀具长度 600mm

进给轴

X轴快移速度 24m/min

Y轴快移速度 24m/min

Z轴快移速度 15m/min

最大切削速度 1～10,000mm/min

W轴快移速度 3000mm/min

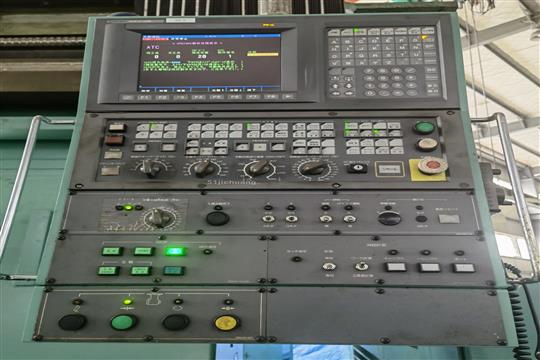

数控系统

数控系统 OSP-P300MA

通用

电源 60kVA

气压源 650L/min(ANR)

机床高度 6,730、6,980mm

机床面积 7,810×10,730～8,835×27,930mm

机床重量 48,000～116,000kg

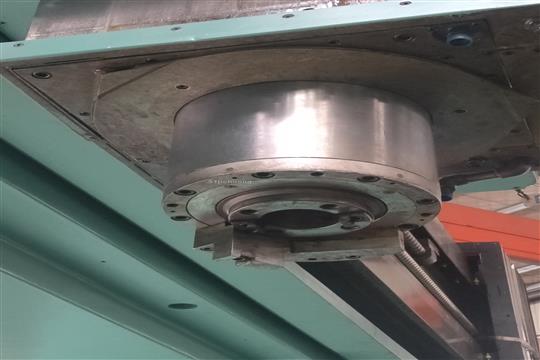

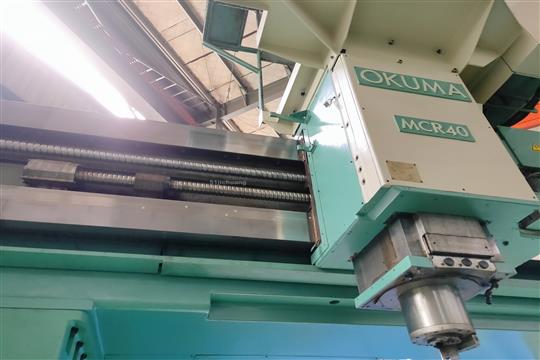

主轴

最大转速 4000min-1

主轴锥度 No.50

轴承内径 ?100mm

电机功率(30分钟额定) 45/37（30分/连续）kW

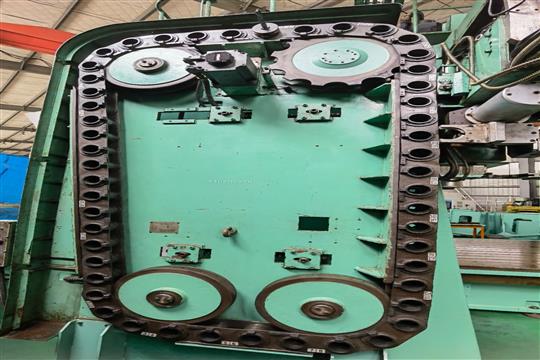

刀库

刀柄型式 MAS BT50

拉丁型式 MAS 2

最大刀具数 50把

最大刀具直径 有邻接刀具：?135 无邻接刀具：?264mm

最大刀具重量 25kg

刀具选择方式 固有地址方式

工作台

工作台尺寸 2,000×4,000～3,000×12,000mm

最大承重 22,000～66,000kg

工作台上面形状 24H7×11、13、15（中央部位200）mm

工作台距机床下面高度 850～950mm
