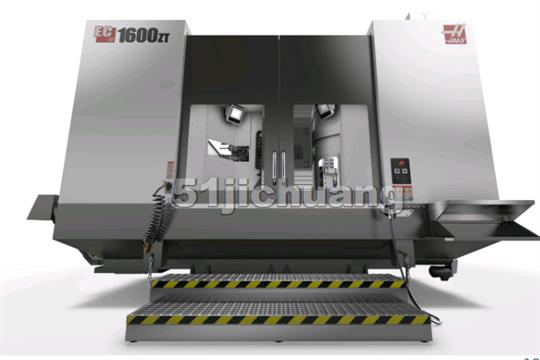

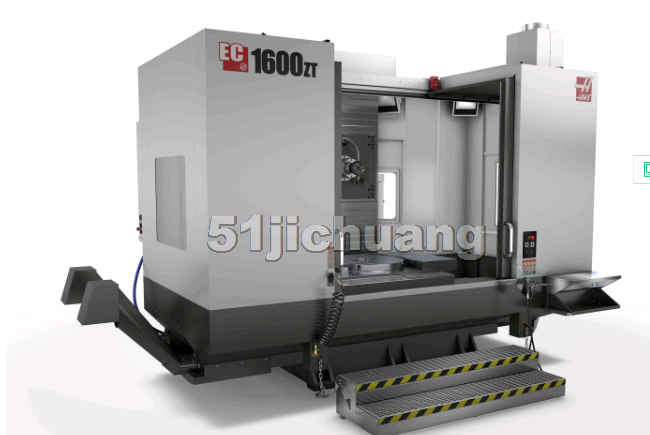

车削单元

卧式加工中心 车床

刀塔

刀具类型 SMTC

最大刀具直径 102 mm

最大刀具长度（从基准线量起） 508 mm

最大刀具重量 13.6 kg

加工能力

X轴最大行程 1626 mm

Y轴最大行程 1270 mm

Z轴最大行程 1016 mm

最大切削速度 12.7 m/min

A轴最大摇摆角度 6 rpm

进给轴

X轴快移速度 15.2 m/min

Y轴快移速度 15.2 m/min

Z轴快移速度 15.2 m/min

X轴最大推力 17793 N

Y轴最大推力 35586 N

Z轴最大推力 35586 N

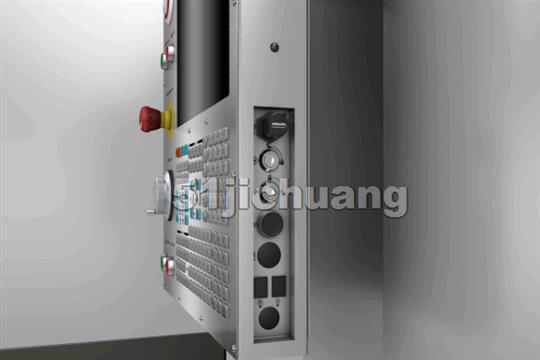

通用

气源要求 255 L/min, 6.9 bar

冷却液容量 360 L

主轴

最大功率 22.4 kW

最大转速 7500 rpm

最大扭矩 460 Nm @ 700 rpm

驱动系统 2-speed geared head

主轴锥度 CT or BT 50

主轴选项

最大功率 22.4 kW

最大转速 10000 rpm

最大扭矩 339 Nm @ 700 rpm

驱动系统 2-speed geared head

刀库

刀具数量 30+1

第四轴（选项）

最大功率 3.7 kW

工作台长度 1626 mm

工作台宽度 813 mm

卡盘尺寸 762 mm

转盘最大承重 4536 kg

连续旋转扭矩 2712 Nm

反向间隙 30 arc-sec

最大回转直径 1981 mm

齿数比 500:01:00

制动扭矩 5423 Nm

最小分辨率 0.001 °

分度精度 ± 30 arc-sec

重复精度 15 arc-sec

工作台

工作台长度 1626 mm

工作台宽度 914 mm

T型槽宽度 16 mm

T型槽中心距 125.0 mm

最大承重 4536 kg
